Produkta papildinformācija

Digitālais modulis MPWH3S-G13-ICM-LED-Modul- ar standarta funkcionalitāti WH3(Q)-S ar 13 kontaktu savienotāju (G13). Komplektā ir iekļauti visi piederumi moduļa pievienošanai transportlīdzekļa borta tīklam - un G13 savienotājs jau ir pievienots galvenajai instalācijai, kas samazina uzstādīšanas laiku.
Šajā komplektā ir arī ICM (Intelligent Charging Module), kas ir ieteicams, piemēram, treileriem. ICM aizsargā automašīnas akumulatoru, ļaujot treilera akumulatoru uzlādēt tikai tad, kad darbojas automašīnas dzinējs.
Modulim ir standarta funkcionalitāte, kas nozīmē, ka papildus pamatfunkcijām tas ļauj veikt, piemēram:
- pievienojot piekabi - audio apstiprinājums tās noteikšanai,
-iespēja atslēgt parkošanās sensora vadības bloku (PDC),
-auto miglas lukturu (54G) secīga izslēgšana, kad tie (54G) joprojām ir ieslēgti piekabē,
- signalizācija par piekabes virzienrādītāju darbības traucējumiem ar skaņas signālu.
Moduli var pieslēgt (pēc izvēles) LED-RGY-500 - trīskrāsu LED indikators, kas informē par:
-piekabes pielikšana,
-piekabes virzienrādītāju bojājumi,
- miglas lukturu ieslēgšana piekabē,
- piekabes akumulatora ielāde.
Ir pieejams komplekts, kas ietver iepriekš minēto LED: WH3Q-S-G13-ICM-LED.

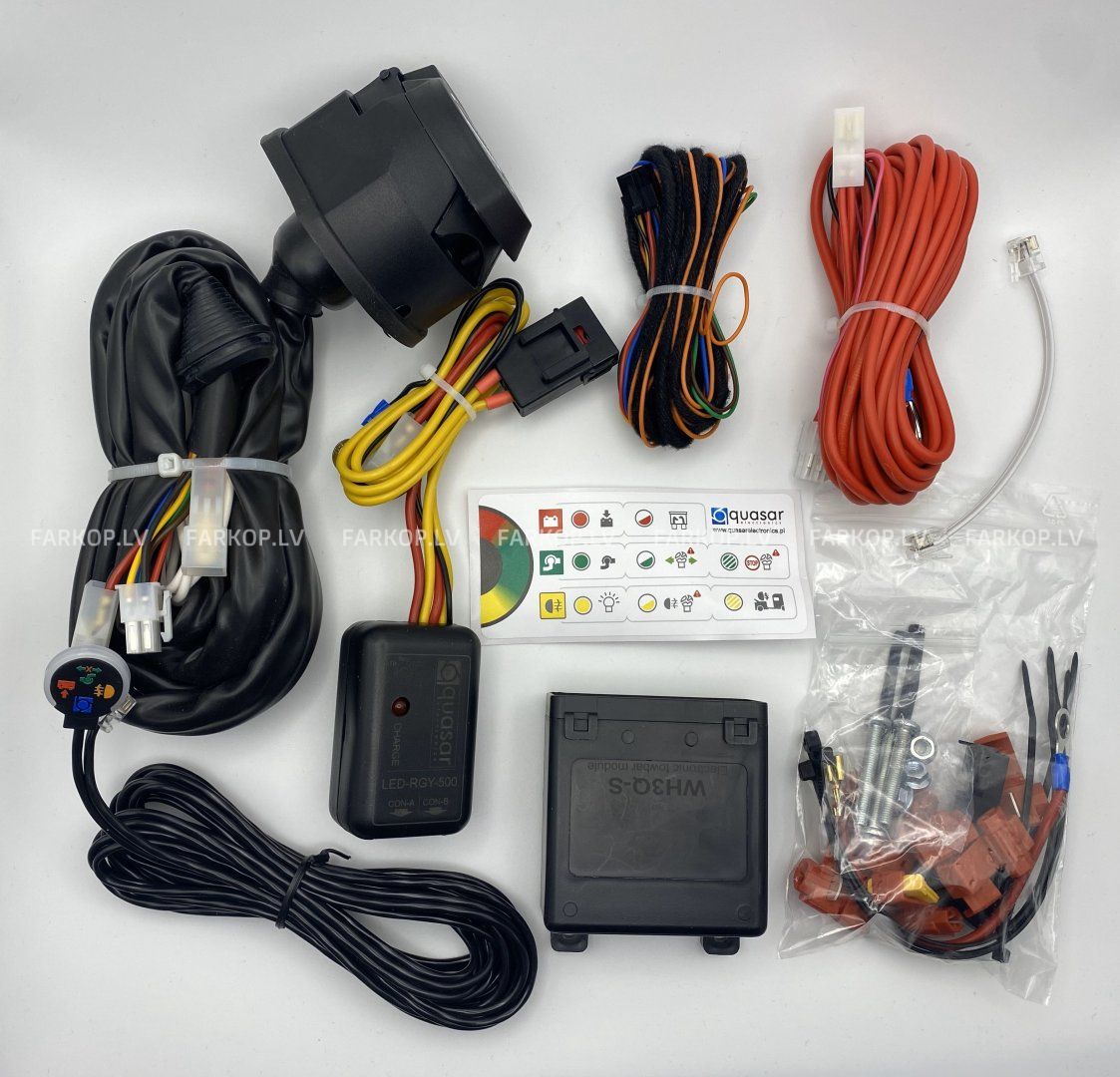

Komplekta saturs:
1 x galvenais vadības bloks
1 x piekabes akumulatora uzlādes modulis
1x galvenā vadu instalācija ar 13 kontaktu savienotāju
Signāla kabeļa instalācija (7 ieejas) - 1 gab.
Strāvas kabeļa instalācija x 1
Uzstādīšanas komplekts - 1 komplekts
Skrūvju komplekts - 1 komplekts

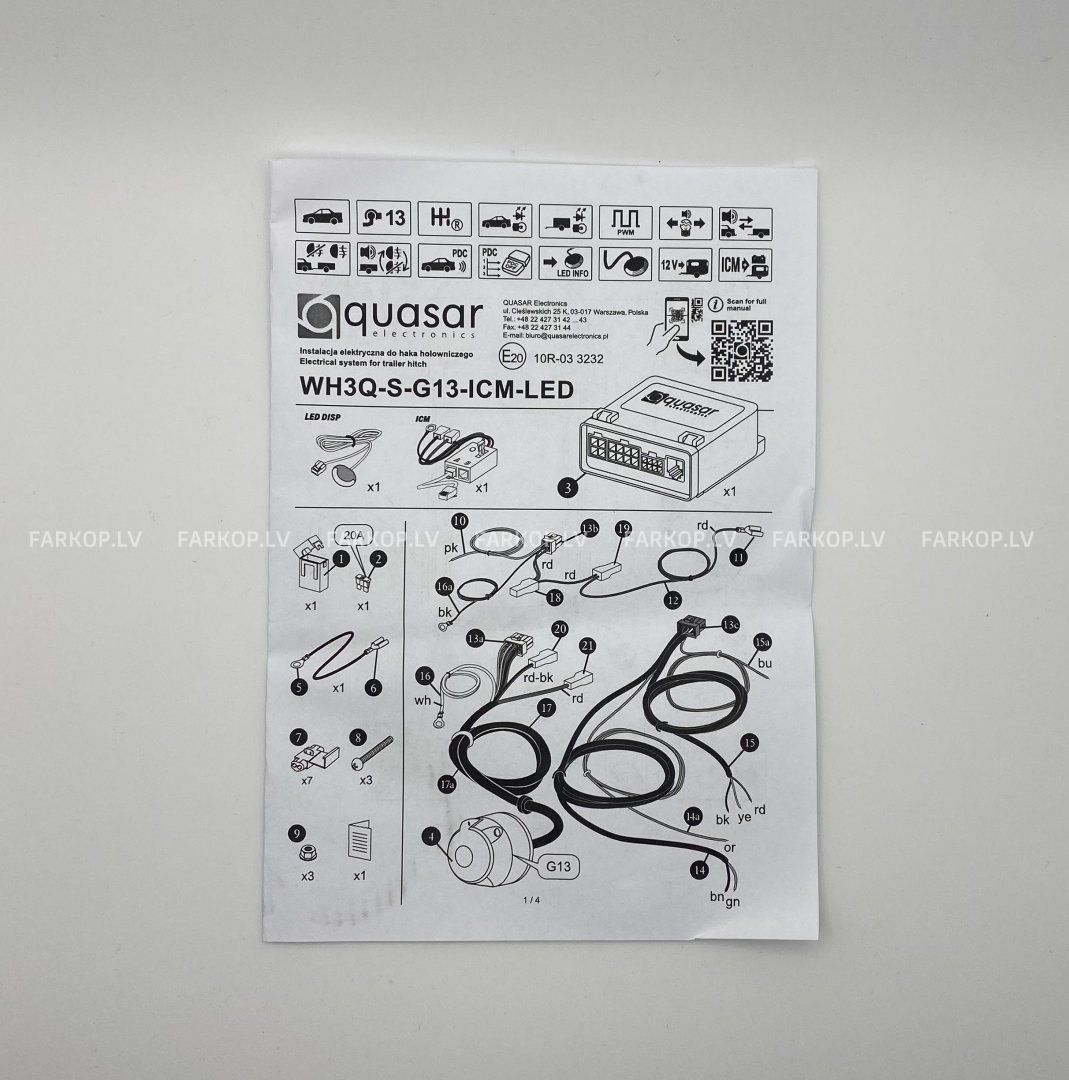

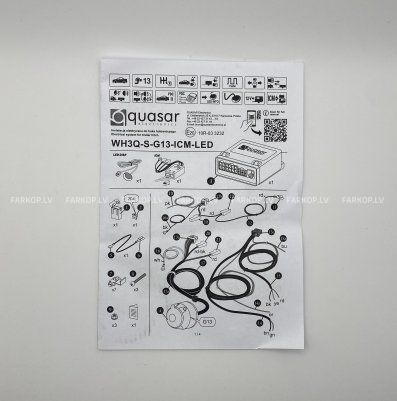

1 x uzstādīšanas rokasgrāmata
Moduļa tehniskie parametri.
Strāvas slodzes ieejas≤2mA.
Atbalstiet LED gaismas un viena kvēlspuldzes (automašīnai).
Strādājiet ar automašīnām, kas izmanto impulsa platuma modulāciju (PWM), lai darbinātu lampas (digitālas).
Atbalsta LED un kvēlspuldzes (piekabe).
Piekabes/kempera savienojuma noteikšana (kvēlspuldzes).
Piekabes/kempera savienojuma noteikšana (LED gaismas).
Iespēja vadīt parkošanās sensora moduli automašīnā.
Piekabes pagrieziena rādītāju bojājumu noteikšana.
Piekabes atpakaļgaitas vadība.
Pastāvīga strāvas padeve piekabes kontaktligzdai.
Piekabes akumulatora uzlādes shēma.
Inteliģenta piekabes akumulatora uzlāde.
Brīdinājumi un paziņojumi
Paziņojums par piekabes pieslēgumu, skaņas signāls, LED-RGY-500 (pēc izvēles).
Piekabes pagrieziena signāla darbības traucējumi, skaņas signāls, LED-RGY-500 (pēc izvēles).
Paziņojums par piekabes/autofurgona miglas lukturu ieslēgšanu/izslēgšanu, skaņas signāls, LED-RGY-500 (pēc izvēles)
Piekabes akumulatora uzlādes paziņojums LED-RGY-500 (pēc izvēles).
Vadības režīmi transportlīdzekļa aizmugurējiem miglas lukturiem.
Piekabes miglas lukturu vadības režīmi.
Piekabes miglas lukturu secīga (neatkarīga) vadība.
Transportlīdzekļa aizmugurējo miglas lukturu atspējošana.
Elektrisko kabeļu instalācijas specifikācijas
Elektroinstalācijas garums -5,0 m
Vadu instalācijas garums līdz kontaktligzdai: 1,7 m
Ieejas signāla kabeļa instalācijas garums=1,0 =3,0 m.
Produkts jāuzstāda specializētā darbnīcā.

Papildus informācija
Svars:	0.1000
